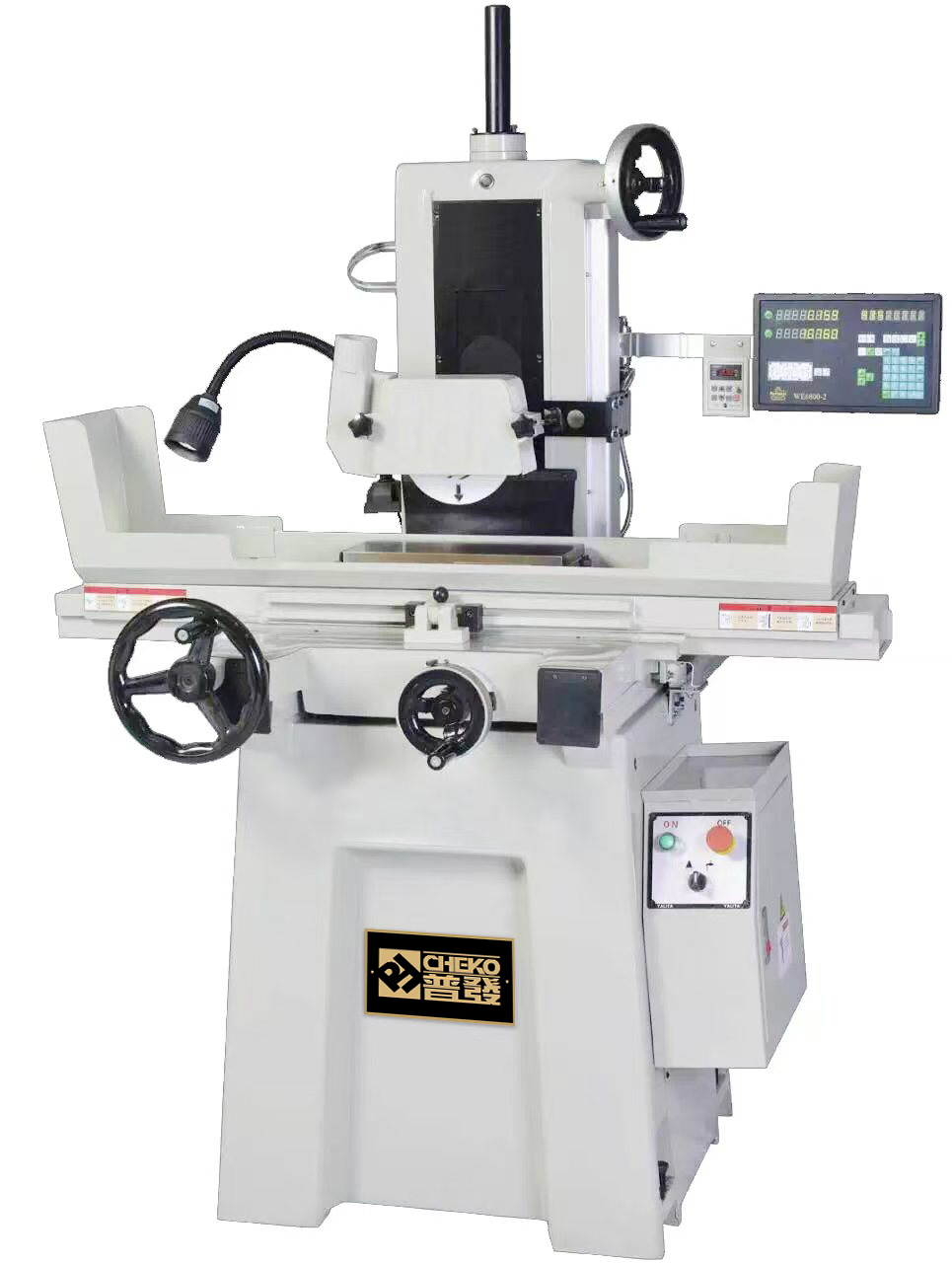

PFG-618M精密平面磨床

PFG-618M精密平面磨床

機床名稱：精密平面磨床

機床型號：PFG-618M

工作臺面尺寸（長×寬）：460mm×150mm

工作性能：左右方向（X軸）手輪驅動鋼索手動進刀，前後方向（Y軸）步進手輪驅動滾珠螺杆手動進刀，

上下方向（Z軸）手輪驅動T型螺杆手動進刀。

技術規格：

Ø 工作臺面尺寸（長×寬）：460mm×150mm

Ø 工作臺行程（手動：左右×前後）: 500mm×180mm

Ø 主軸中心到工作臺最大距離: 365mm

Ø 工作臺X軸導軌: 一”V”一平滑動導軌

Ø 上下手動進給: 每格刻度0.005mm   每轉一圈1mm

Ø 砂輪尺寸（外徑×寬×內徑）：Ø180mm×13mm×ø31.75mm

Ø 主軸轉速（50HZ/60HZ）：2850/3600R.p.m

Ø 前後手動進給: 每格刻度0.02mm   每轉一圈5mm

Ø 主軸馬達功率：2HP

Ø 主軸軸向偏擺跳動精度：≦0.002

Ø 主軸徑向偏擺跳動精度：≦0.002

Ø 加工精度之五點等高試磨塊試磨精度：≦0.003

Ø 加工精度之加工工件表面光潔度：Ra0.25

Ø 機器外形尺寸（長×深×高）：1800mm×1200mm×2000mm

Ø 機器淨重：800KG

關鍵部件清單：

随机附件清单：
